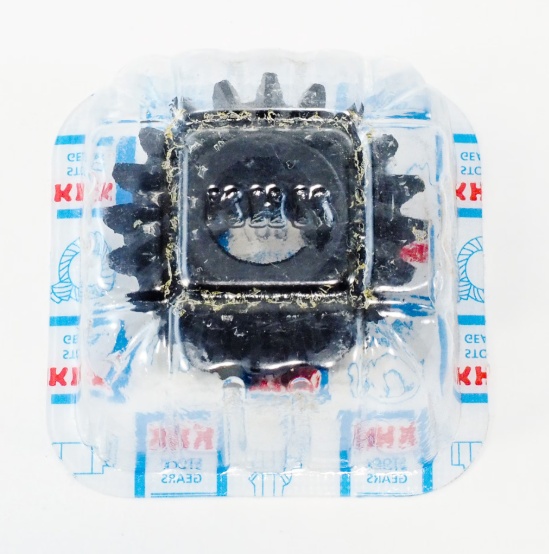

KHK小原齿轮SMA2-20径圆锥齿轮

货号:

库存: 电询

品牌:

¥0.00 ¥154.00

简介

KHK小原齿轮SMA2-20径圆锥齿轮合肥栗山胡181-0560-8873 KHK小原齿轮SMA2-20径圆锥齿轮合肥栗山胡181-0560-8873 KHK小原齿轮SMA2-20径圆锥齿轮合肥栗山胡181-0560-8873 許容トルク(N・m[kgf・m])曲げ強さ(参考値)：7.165(0.7306)歯面強さ(参考値)：3.045(0.31…

分类: 工控传动电子元器件类,

产品详情

KHK小原齿轮SMA2-20径圆锥齿轮合肥栗山胡181-0560-8873

許容トルク(N・m[kgf・m])

曲げ強さ(参考値)：7.165(0.7306)

歯面強さ(参考値)：3.045(0.3105)

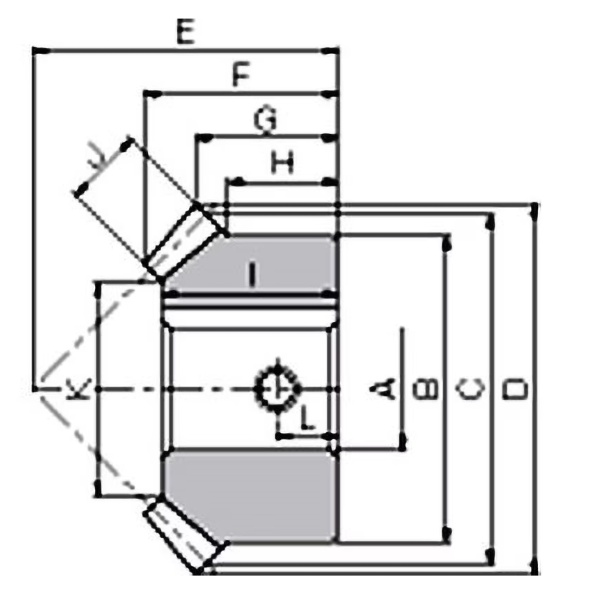

ボス径B(Φmm)34 歯幅J(mm)10 寸法M(mm)7 基準円直径C(Φmm)40 歯先円直

径D(Φmm)42.83(理論値) 穴径A(Φmm)14 穴長さI(mm)22 組立距離E(mm)37 歯

先距離G(mm)18.41(理論値) 全長F(mm)24.89(理論値) ボス長H(mm)14 おさ

え面径K(Φmm)21.72 モジュール2 歯数20 種別完成マイタ材質S45C 付属

品止めねじ減速比1 形状BK 質量(kg)0.14 歯幅(mm)10 表面処理黒染圧力角(°)20 熱処

理歯面高周波焼入れ歯形グリーソン精度等級JIS B 1704 4級歯面
